迅维实地培训学完后成功修复的第一块主板

学员案例展示 admin 2018-12-14 1571 次浏览 0个评论

本文由迅维培训实地学员原创,迅维论坛ID:samxzc

原文链接http://www.chinafix.com/thread-532318-1-1.html

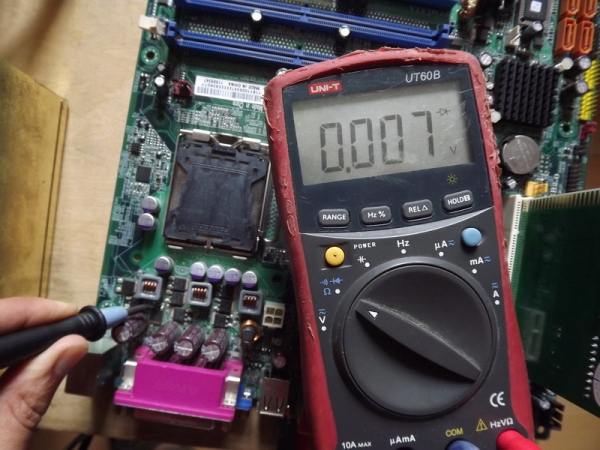

手上有块945的板子,进过水的,当初900块卖了他块新板子(某政府部门的机器,不差钱),故障是触发瞬间就掉电,以前不会修,把水渍擦干净了放在我这里放了2年多了。装上假负载,接上电源,测得有待机电压3.3V,开机,老样子,掉电。

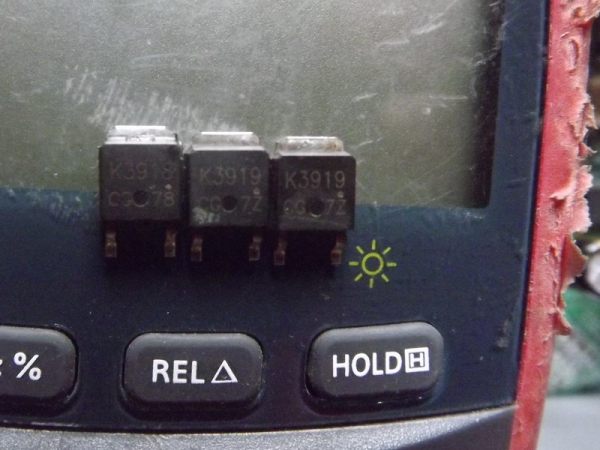

用万用表打阻值,发现12V短路,测CPU供电上下管全部短路,于是拆了其中一组,居然不短了(运气还不错,一次猜中),一个一个测,3个管子中有2个是坏的,找了块废板子,拆了3个换上,打阻值正常,再次上点,能触发了。

但是没过一会儿,指示灯闪几下,又断电了,再打阻值发现上管短路了,把新换上的上管拆了测量正常啊,再拆一个,原来是另一个坏了,全部换好后再次通电,终于不掉电了。

测各电压都正常,但无CPU电压,郁闷啊,难道是电源管理芯片坏了?突然间想起来,是不是要上真U才会有啊,于是装上CPU再开机,果然正常了,再上了条内存,跑码了,显示器亮了。

虽然这故障很简单,但是这是我修的第一块扳子,没白来迅维实地学习。
