华擎主板无法关机故障维修过程

学员案例展示 admin 2019-01-04 35076 次浏览 0个评论

本文由迅维培训实地学员银汉敏原创,迅维论坛ID:ヘ.、

原文链接:http://www.chinafix.com/thread-542302-1-1.html

故障现象为:能正常开机.能走系统但是就是不能关机,软关机和硬关机后诊断卡的复位灯常亮。

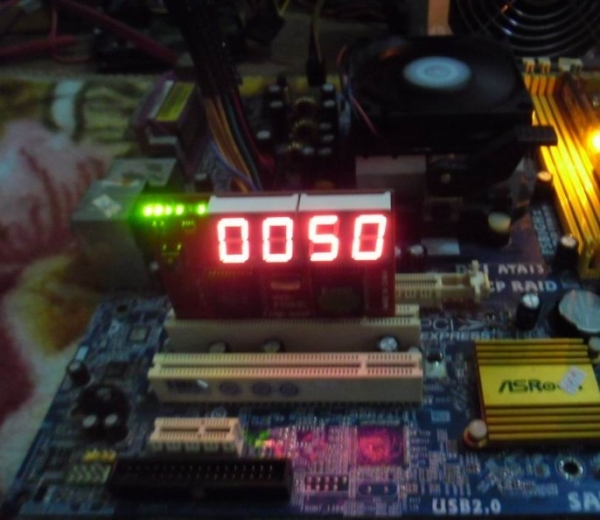

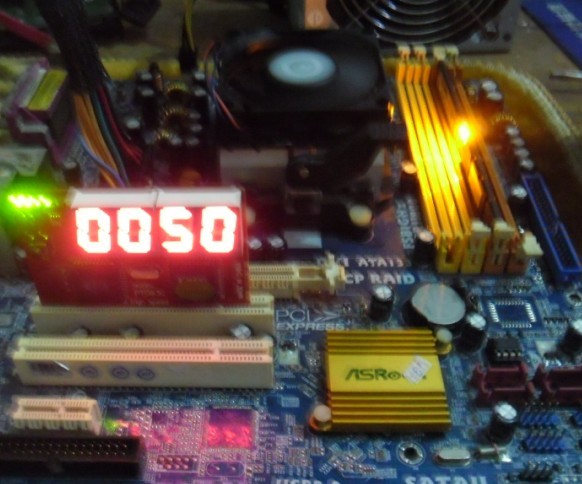

板子能正常的开机和进系统如图:

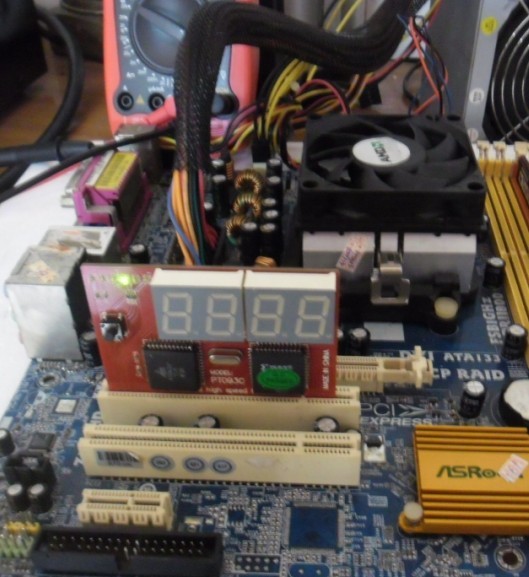

但是软关机和硬关机之后各大供电依然存在,诊断卡上的复位灯常亮起来如图:

这板子是NV单桥的。刚开始是想从绿线开始跑下线看是不是中间的那些东西坏了或不良了,但是完全跑不出所以然来。悲剧!不得已的在群里问了下。突然饼哥冒泡说你去好好的去复习下NV桥的关机时序,哎都怪自己那时没认真听饼哥讲课啊……

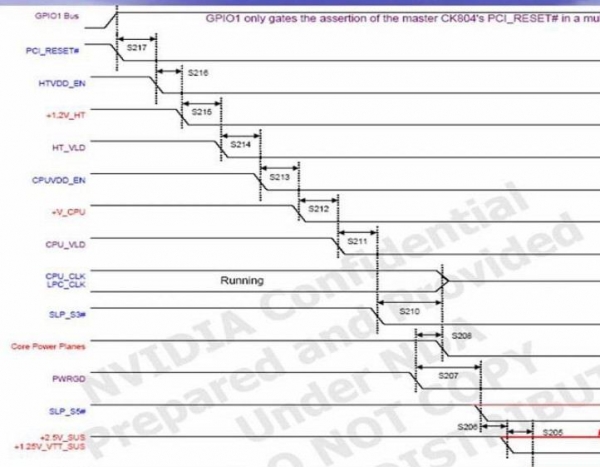

得到了饼哥的提醒马上去翻了饼哥的宝典,嘿嘿大家请看NV关机时序图:

看见这时序图马上知道要从哪里修起了,NV桥的关机时序如图先PCI_RESET#HTVDD_EN ---1.2V---HT_VLD---CPUVDD_EN………..按照时序这样一步一步的下来。

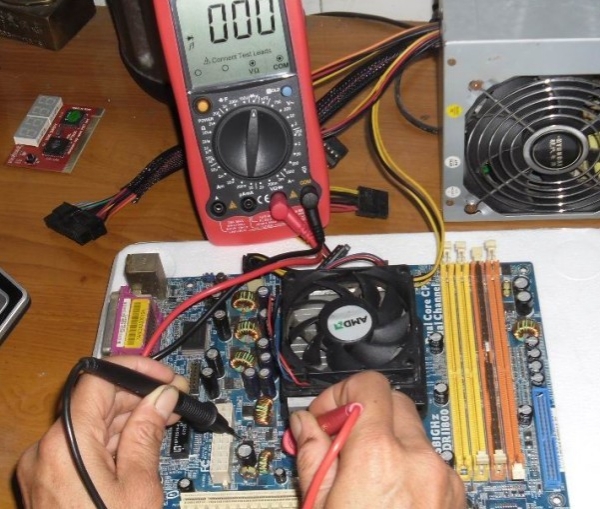

现在我的问题是软关机硬关机时诊断卡复位灯常亮,这就说明了关机时序才走到PCI_RESET#就中断了 哎悲剧啊要查后面那么多电压。这板找不到图纸我只好跑线了,这信号HTVDD_EN总线电压开启信号这信号应该是在开机的时候这信号为高电平关机的时候被拉低,所以据我估计中间肯定是有个开关管和这信号相连的,拿万用表去从总线供电那乱点,点到个三级。

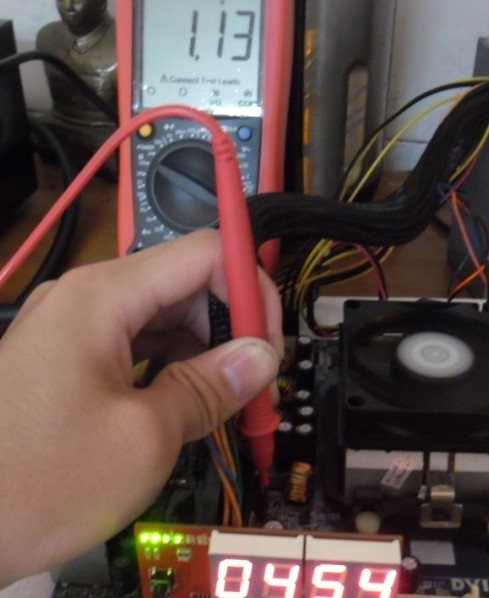

本想在板子上测量下这管子是否好坏,但是这样应该测不准,又懒得把他取下来测量。心想就直接上电测量把看他逻辑是否正确不就知道坏没坏了,如图我上电开机测量这管子的B级。

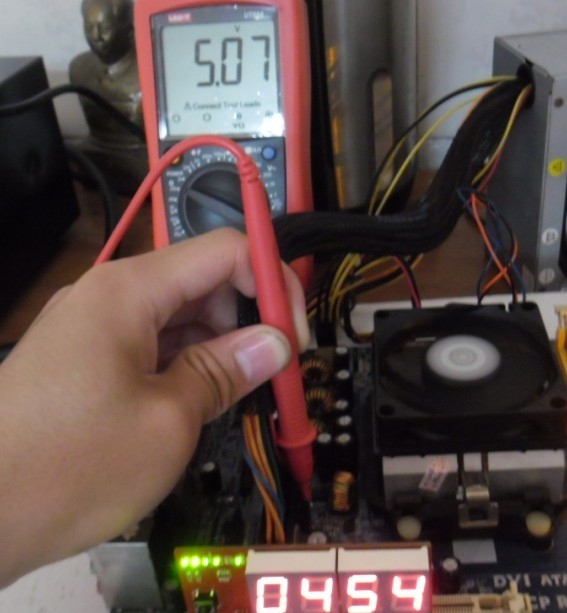

B级为低电平正常,在测量这NPN管子的C级,正常,E是接地这里就不上图了大家应该都了解的,然后我短接开关4秒关机 测量下这个管子的状态B级为高电平正常如图:

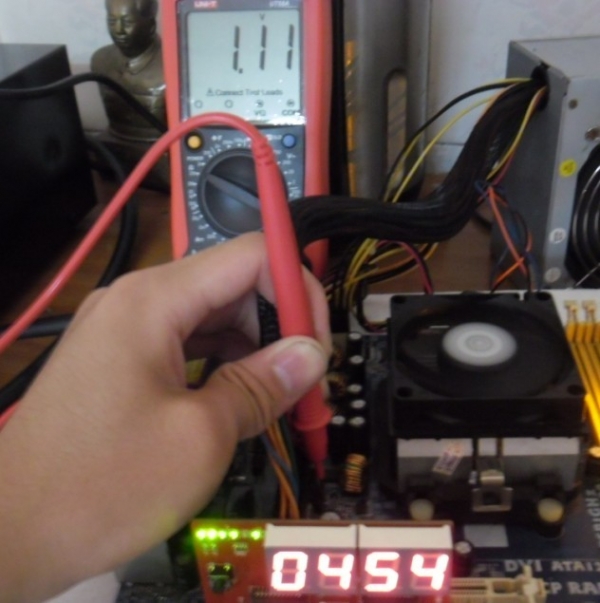

这时测量C级就不对了如图:

这NPN的管子B级电压已经是高电平了,C级电压还没被拉低明显这管子肯定有问题的,不废话了马上找个管子换上去 ,换了那管子上去,能正常关机了。

在此感谢饼哥的教导才知道怎么修啊,迅维实地的同学们可要认真听课啊要不然不会修啊/。
