板号：LA3981P

故障：小修网卡芯片坏引起待机电流过大

1．首先目测有无掉件,及烧糊元件，经检查一遍没有发现明显问题。

2．用二极管档对地打值(老师教的,这是个好技能啊)红表笔接地，黑表笔接测试点公共点对地值476  +3VALW对地189  +5VALW 对地380  内存供电对地125桥供电对地值114  总线供电对地值17   CPU供电（不上U）对地79初步判断各大主供电没有大短路。

3．电流调至0.7A 电压19.3V上电,电流跑到0.072A(正常0.02A左右)待机电流感觉偏大,此时+3VALW ,+5VALW 经测电压正常。产生,哪么引起电流过大的原因就只有负载后极(我现在也不管它后极供给那些地方),先从简单入手,首先断开+5VALW节点PJP1,上电还是0.070A变化不大,再断开+3VALW节点PJP3,这时电流0.007A（注意这是不上电操作）。

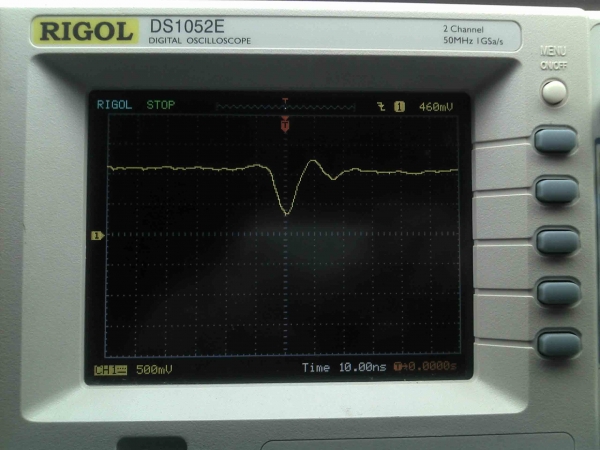

        抓的ADS#如图：
